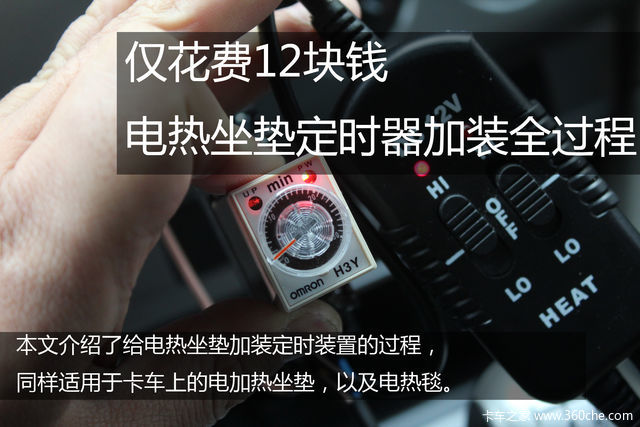

仅花费12块钱 电热坐垫定时器加装全过程 本帖介绍了给电热坐垫加装定时装置的过程,同样适用于卡车上的电加热坐垫,以及电热毯。

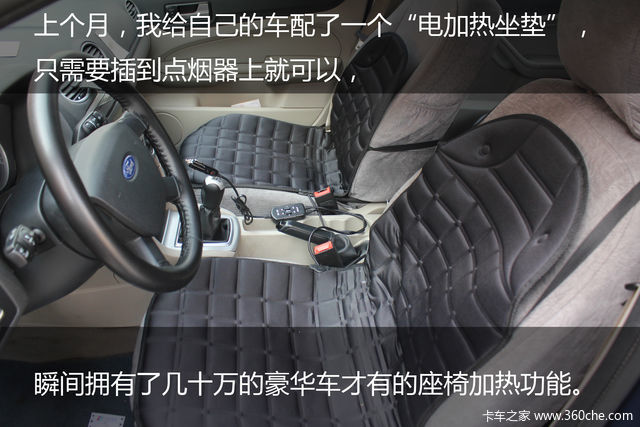

上个月,我给自己的车配了一个“电加热坐垫”,只需要插到点烟器上就可以,瞬间拥有了几十万的豪华车才有的座椅加热功能。

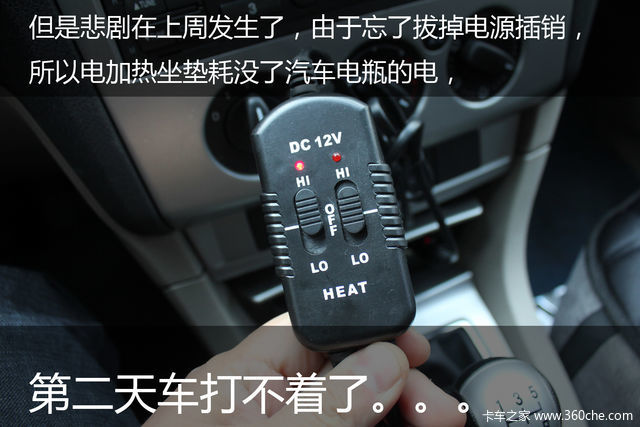

但是悲剧在上周发生了,由于忘了拔掉电源插销,所以电加热坐垫耗没了汽车电瓶的电,第二天车打不着了。。。

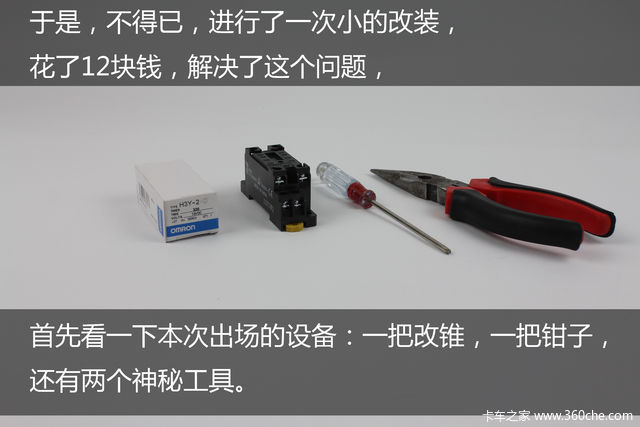

于是,不得已,进行了一次小的改装,花了12块钱,解决了这个问题,首先看一下本次出场的设备:一把改锥,一把钳子,还有两个神秘工具。

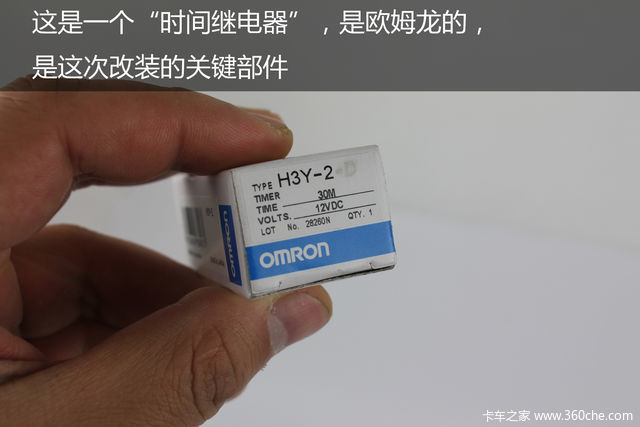

这是一个“时间继电器”,是欧姆龙的,是这次改装的关键部件

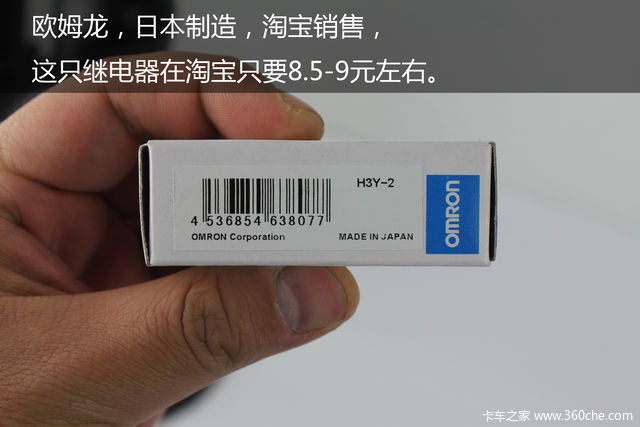

欧姆龙,日本制造,淘宝销售,这只继电器在淘宝只要8.5-9元左右。

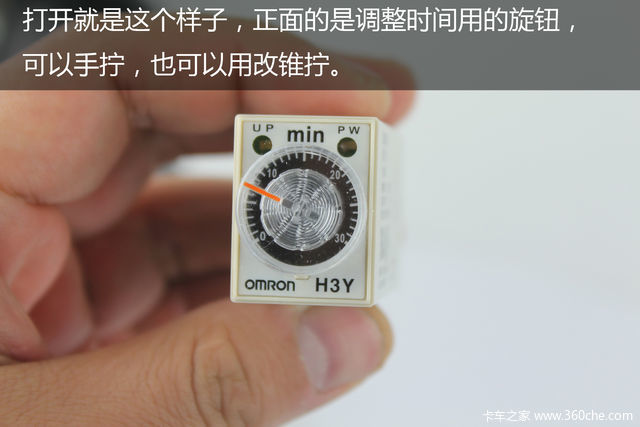

打开就是这个样子,正面的是调整时间用的旋钮,可以手拧,也可以用改锥拧。

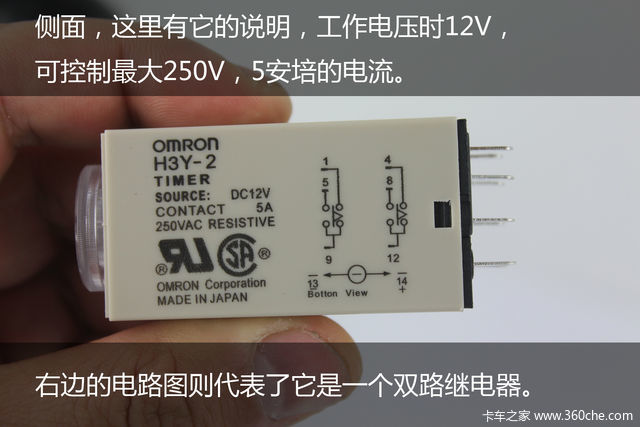

侧面,这里有它的说明,工作电压时12V,可控制最大250V,5安培的电流。右边的电路图则代表了它是一个双路继电器。

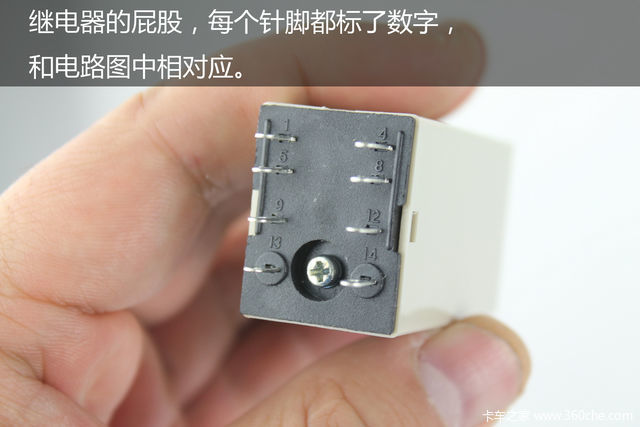

继电器的屁股,每个针脚都标了数字,和电路图中相对应。

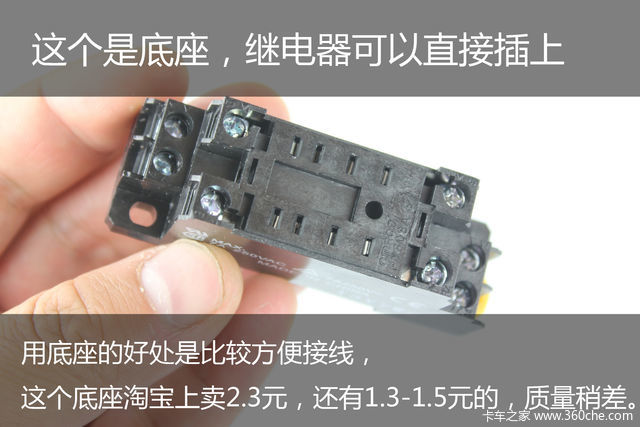

这个是底座,继电器可以直接插上,用底座的好处是比较方便接线,这个底座卖2.3元,还有1.3-1.5元的,质量稍差。

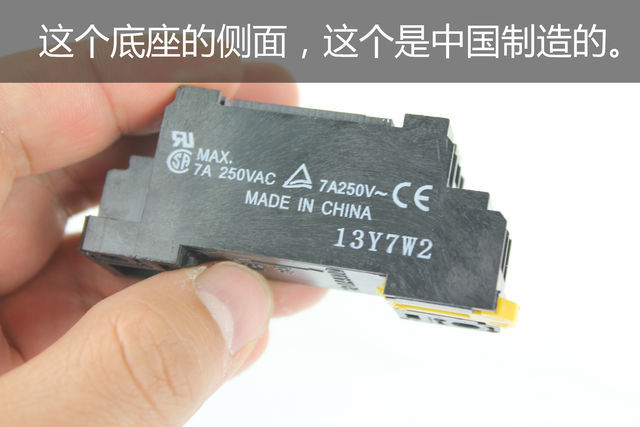

这个底座的侧面,这个是中国制造的。

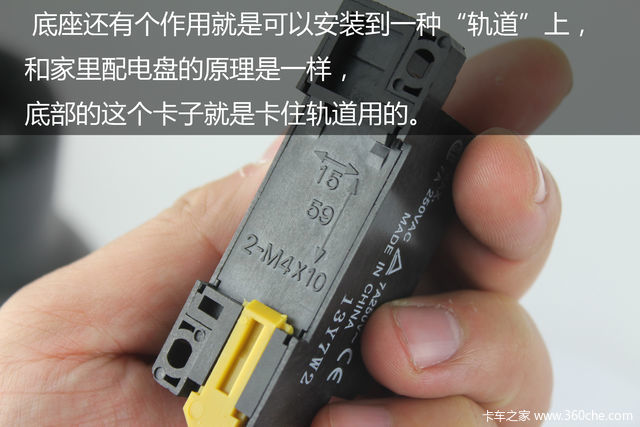

底座还有个作用就是可以安装到一种“轨道”上,和家里配电盘的原理是一样,底部的这个卡子就是卡住轨道用的。

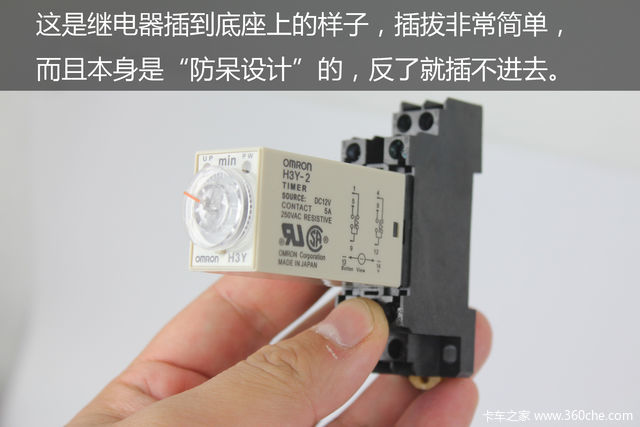

这是继电器插到底座上的样子,插拔非常简单,而且本身是“防呆设计”的,反了就插不进去。

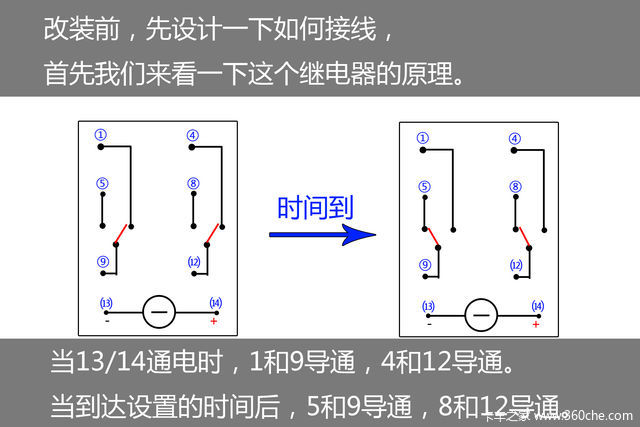

改装前,先设计一下如何接线,首先我们来看一下这个继电器的原理。 当13/14通电时,1和9导通,4和12导通。 当到达设置的时间后,5和9导通,8和12导通。 所以这个继电器,既可以作为“延时断开”之用,也可以作为“延时接通”之用
由于我需要实现的功能是“延时断开”的功能,所以我的接线方法是这样的。 虽然是双路继电器,但是我只用了一路。

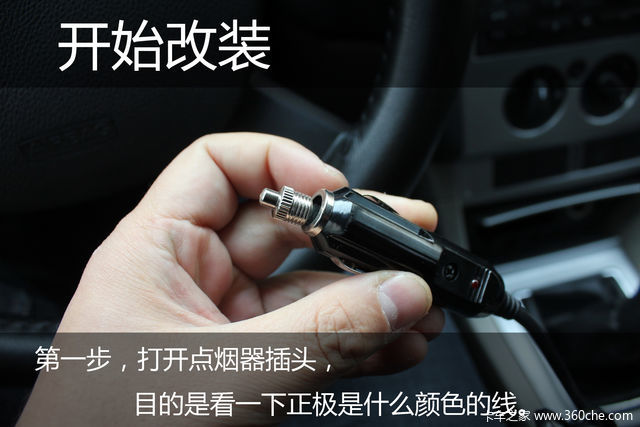

开始改装。 第一步,打开点烟器插头,看一下正极是什么颜色的线。

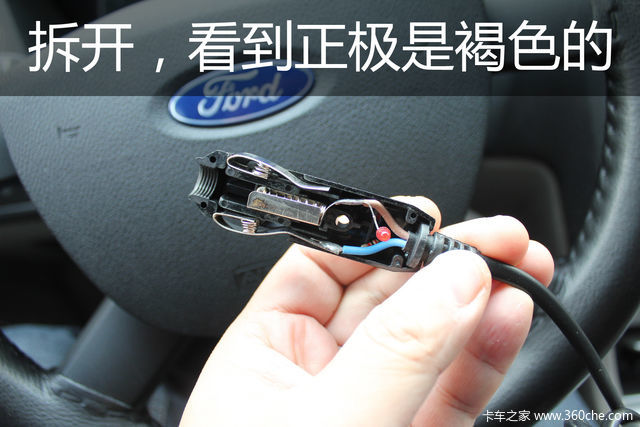

拆开,看到正极是褐色的。

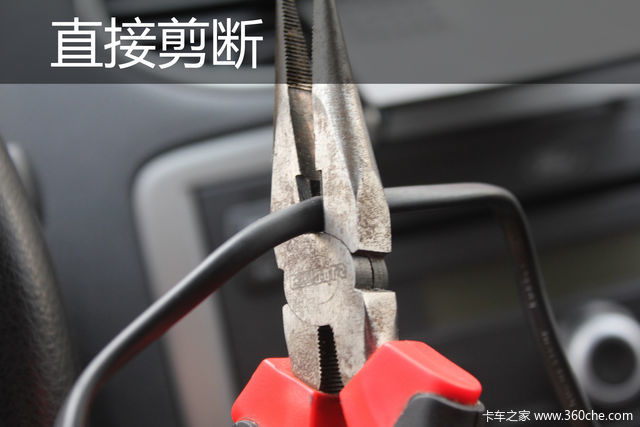

直接剪断

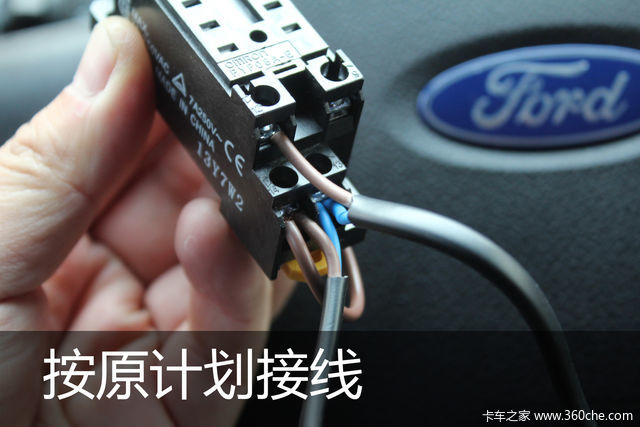

按原计划接线

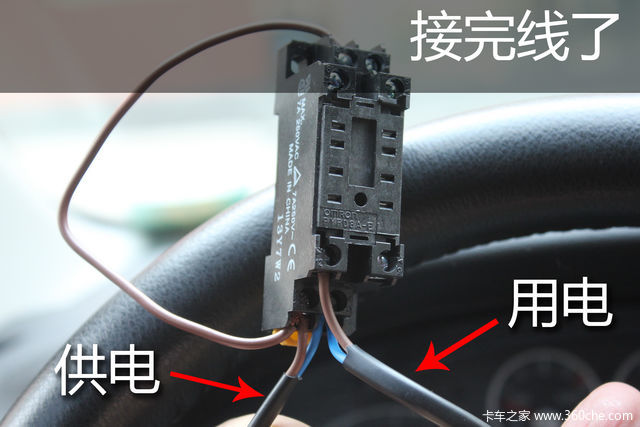

接完线了

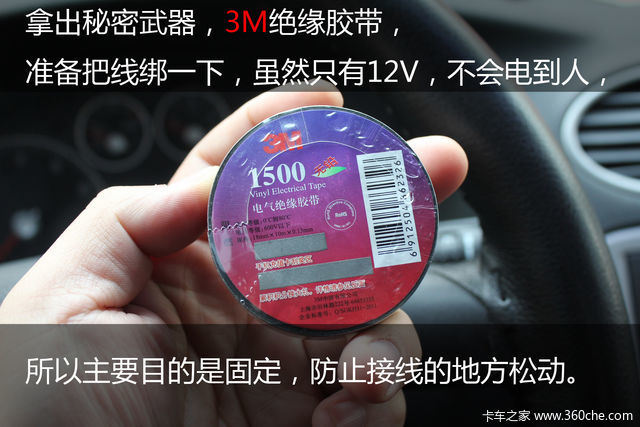

拿出秘密武器,3M绝缘胶带,准备把线绑一下,虽然只有12V,不会电到人,所以主要目的是固定,防止接线的地方松动。
居然还有充值卡抽奖,看看我的运气怎么样。
“谢谢您”..............

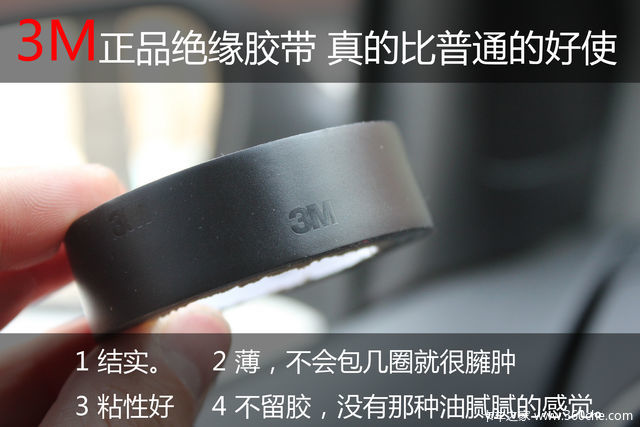

3M正品绝缘胶带,真的比普通的好使。 1 结实。 2 薄,不会包几圈就很臃肿 3 粘性好 4 不留胶,没有那种油腻腻的感觉。 http://mai.360che.com/goods-41.html

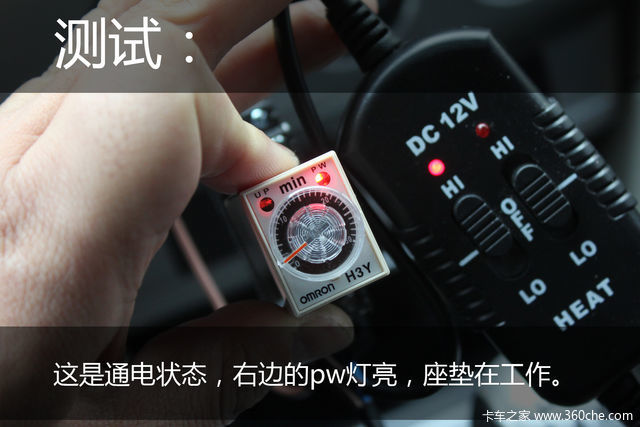

测试,这是通电状态,右边的pw灯亮,座垫在工作。

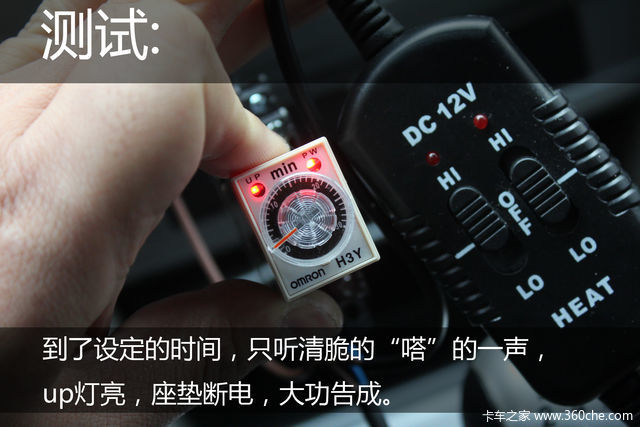

测试,到了设定的时间,只听清脆的“嗒”的一声,up灯亮,座垫断电,大功告成。

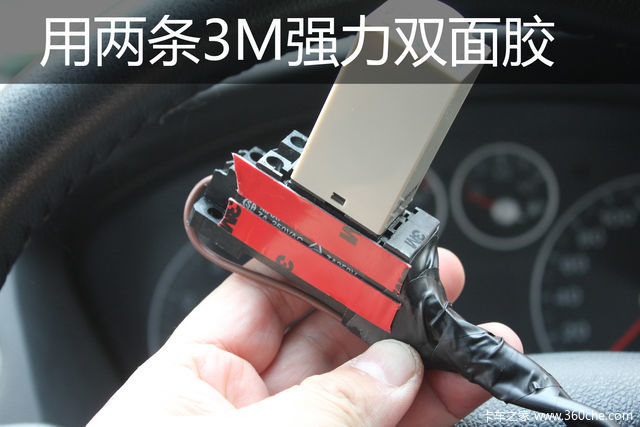

用两条3M两面胶,准备固定到车上。

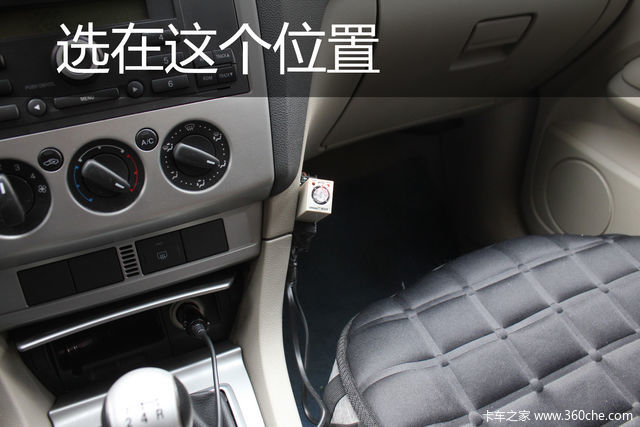

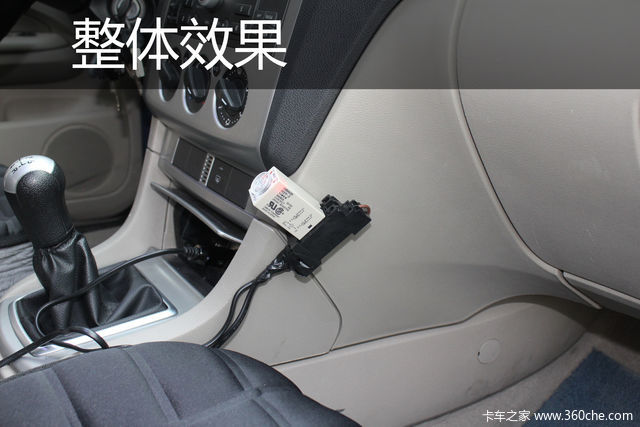

选在这个位置
总结: 关于继电器: 1 这种时间继电器有各种电压的,24V,220V都有。 2 延时的最长时间,也是分型号的,我选的是30分钟的,最低从0.5秒,到3个小时都有。 3 继电器本身基本不耗电,到时前大约0.1W的功率,到时后,功率为1.1W。 适用范围:任何需要延时开关的设备,对于咱们卡车用户,我觉得像是电褥子,电热毯,燃油加热装置,发动机预热装置,都可以用这种改装思路。
